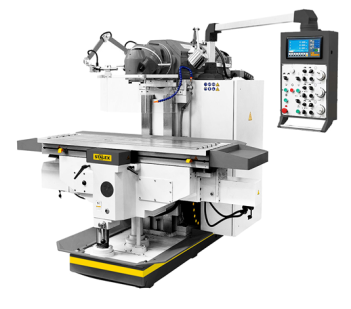

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
1) УЦИ по трем осям(SINO)
2) Автоподача стола по осям X/Y
3) Выносной пульт управления
4) Электромотор подъема стола оси Z
5) Зажимная тяга.
6) LED рабочая лампа
7) Серводвигатели по осям X/Y
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации
11) Электрокомпоненты Schneider electric
Модель |
MUF1200 Servo |
Артикул 380 В |
|
Макс. диаметр торцевой фрезы |
150 мм |
Макс. диаметр концевой фрезы |
40 мм |
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
Частота вращения шпинделя,27 |
30-2050 об/мин |
Конус шпинделя |
ISO40 |
Перемещение консоли |
500 мм |
Диапазон наклона головки |
±360⁰ |
Расстояние шпиндель-стол |
50-550 мм |
Расстояние ось шпинделя-консоль |
36-686 мм |
ФРЕЗЕРНЫЙ СТОЛ |
|
Размеры стола |
1235х460 мм |
Перемещение стола по оси XхYхZ |
900x650x450 мм |
Автоматическое перемещение по осям X/Y, (плавно) |
10-1000 мм/мин |
Автоматическое перемещение по оси Z, (плавно) |
5-500 мм/мин |
Ускоренное перемещение по осям X/Y/Z, (плавно) |
2200/2200/1100 мм/мин |
Макс. крутящий момент сервомоторов X/Y |
18Nm |
Макс. крутящий момент сервомотора по оси Z |
27Nm с тормозом |
Мощность сервомоторов по осям X/Y |
1,5 кВт |
Мощность насоса СОЖ |
0,9 кВт |
Объем потока СОЖ |
25 л/мин |
Макс. нагрузка на стол |
800 кг |
Т-образный паз/расстояние, 5 |
18 мм / 80 мм |
Мощность двигателя(горизонт/верт) |
5,5 кВт |
Габаритные размеры(ДхШхВ) |
1940х2200х2115 мм |
Масса нетто |
3900 кг |
Для установки станка необходим ровный бетонный фундамент толщиной 500 мм
