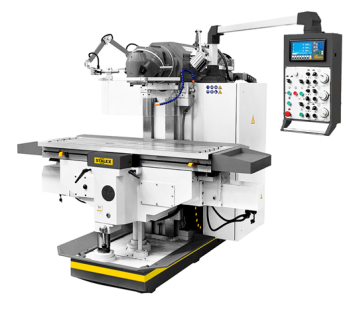

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
1) УЦИ по трем осям(SINO)
2) Выносной пульт управления
3) ШВП по осям X/Y
4) Автоподача стола по осям X/Y
5) LED рабочая лампа
6) Электромотор подъема стола по оси Z
7) Зажимная тяга.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации
11) Электрокомпоненты Schneider electric
Модель |
MUF1600 Vario |
|
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
Частота вращения шпинделя,2 |
30-390/390-2050 об/мин |
Конус шпинделя |
ISO50; 7:24 |
Перемещение консоли |
500 мм |
Диапазон наклона головки |
±360⁰ |
Расстояние шпиндель-стол |
50-550 мм |
Расстояние ось шпинделя-консоль |
45-745 мм |
ФРЕЗЕРНЫЙ СТОЛ |
|
Размеры стола |
1600х500 мм |
Перемещение стола по оси XхYхZ |
1200x700x500 мм |
Автоматическое перемещение по осям X/Y, (плавно) |
10-1000 мм/мин |
Автоматическое перемещение по оси Z, (плавно) |
5-500 мм/мин |
Ускоренное перемещение по осям X/Y/Z, (плавно) |
2200/2200/1100 мм/мин |
Макс. крутящий момент сервомоторов X/Y |
18Nm |
Макс. крутящий момент сервомотора по оси Z |
27Nm с тормозом |
Макс. крутящий момент шпинделя |
2200 Nm |
Мощность сервомоторов по осям X/Y |
1,5 кВт |
Мощность насоса СОЖ |
0,9 кВт |
Объем потока СОЖ |
25 л/мин |
Макс. нагрузка на стол |
1000 кг |
Т-образный паз/расстояние, 5 |
18 мм / 80 мм |
Мощность двигателя(горизонт/верт) |
11 кВт |
Габаритные размеры(ДхШхВ) |
2600х2250х2250 мм |
Масса нетто |
4500 кг |
Для установки станка необходим ровный бетонный фундамент толщиной 500 мм
