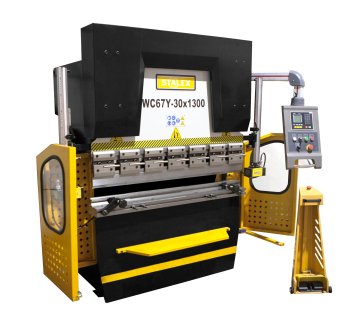

Гидравлический гибочный пресс - предназначен для сгибания листового металла путём создания больших сжимающих усилий, используется для выполнения качественных серийных гибов, например, при производстве фасадных кассет, металлических дверей, электрошкафов, приточных установок, фильтров, облицовочных панелей.
Станок оснащён - система управления Estun E21, алюминиевый рычаг с пультом управления, частотнорегулируемый привод, цифровое считывание по оси X/Y, предохранительный задний щиток и левый и правый боковые щитки, задний упор с силовым приводом с помощью шарико-винтовой передачи, основные электрические элементы Schneider, ножная педаль с аварийным остановом, верхний инструмент (пуансон) с функцией быстрого зажима, инвертор Schneider, передняя крышка со светодиодной лампой.
Листогибочный пресс Stalex W67Y имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста и надёжна, применяется всеми мировыми производителями листогибочных прессов.
Управление гибочным прессом осуществляется при помощи оснащенного системой УЦИ Estun Е21, это промышленный контроллер с числовым программным управлением (ЧПУ), поддерживающей работу по двум осям Y / Х:
Ось Y отвечает за параллельность движения траверсы (пуансона) синхронизируя работу 2ух гидроцилиндров (через торсионный вал синхронизируя и передовая движение).
Движение доступно в двух режимах режим настройки и рабочий режим, с отображением координат на мониторе:
Режим настройки – с остановкой пуансона в любой точке, в данном режиме осуществляется регулировка хода траверсы (движение механизмов продолжается пока удерживается соответствующая кнопка на пульте управления).
Рабочий режим – гибка на заданный угол (по заранее найденной координате Y, соответствующей необходимому углу, вычисляемой на станке в зависимости от толщины/марки металла) с возможностью настройки угла, т.е. работа c координатами инструмента (погружением/ходом ножа в матрицу) и изменением времени удержания. Ось Х – фронтальное перемещение заднего упора (вперёд-назад), движение продолжается пока удерживается соответствующая кнопка на пульте управления.
Е21 позволяет создавать последовательность гибов и сохранять их в программы по 25 шагов, с последующим повторением, существенно уменьшающая стоимость без ущерба для высокой точности и производительности работ.
Е21 – с асинхронным двигателем для осей Y / X,
Датчик оптической линейки (установленной на станине станка) передаёт показания положения вала, при необходимости это положение по координате Y можно корректировать, регулируя любой из 2ух гидроцилиндров, ослабляя узел и выводя координату в необходимую точку/параметр при помощи УЦИ Estun Е21 - контроллер с числовым программным управлением (ЧПУ).
Регулировка по оси Y (ход траверсы) и X (ход заднего упора) осуществляется высокоточными двигателями от контроллера. Система позволяет отображать реальное положение осей станка и избавить оператора от вычислительных ошибок, возможность ввода значения математического ограничения движения механизмов (задних упоров и траверсы). Значения измеряемых координат отображаются на дисплее. Значение положения заднего упора гибочного станка поступает с датчика перемещения (энкодера), установленного на приводном винте ШВП. Положение траверсы гибочного станка отслеживается с помощью оптоэлектронных датчиков оптической линейки, установленной на станине станка (сигнал поступает на УЦИ преобразуясь в цифровое значение перемещения инструмента).
Контроллер Е21 - Основные функции:
Стандартная комплектация листогибочного пресса:
Характеристики |
W67Y- 30/1300 |
W67Y- 30/1600 |
W67Y- 40/1600 |
W67Y- 40/2000 |
W67Y- 63/1600 |
W67Y- 63/2000 |
W67Y- 63/2500 |
Усилие гибки (тонн) |
30 |
30 |
40 |
40 |
63 |
63 |
63 |
Усилие гибки (кН (KN)) |
300KN |
300KN |
400KN |
400KN |
630KN |
630KN |
630KN |
Рабочая длина (мм) |
1300 |
1600 |
1600 |
2000 |
1600 |
2000 |
2500 |
Расстояние между колоннами (мм) |
1050 |
1200 |
1200 |
1500 |
1250 |
1500 |
2050 |
Длина хода (мм) |
90 |
90 |
100 |
100 |
110 |
110 |
110 |
Задние упоры (мм) |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
Глубина зева (мм) |
180 |
180 |
200 |
200 |
250 |
250 |
250 |
Ширина стола (мм) |
140 |
140 |
150 |
150 |
170 |
170 |
170 |
Высота стола (мм) |
730 |
730 |
760 |
760 |
780 |
780 |
780 |
Скорость движения вперед (мм / сек.) |
60 |
60 |
60 |
60 |
80 |
80 |
80 |
Скорость гиба (мм / сек.) |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
Скорость возврата (мм / сек.) |
60 |
60 |
60 |
60 |
80 |
80 |
80 |
Масляный бак (л) |
110 |
130 |
130 |
160 |
130 |
160 |
200 |
Мощность двигателя (кВт)) |
3 |
3 |
4 |
4 |
5.5 |
5,5 |
5.5 |
Размеры машины (см) |
210×145×215 |
220×145×215 |
220×145×215 |
265×145×210 |
220×150×220 |
270×150×220 |
310×150×220 |
Масса нетто/брутто |
1950/2050 |
2300/2400 |
2600/2700 |
3100/3200 |
3350/3450 |
3650/3750 |
4100/4200 |
Характеристики |
W67Y- 80/2000 |
W67Y- 80/2500 |
W67Y- 100/2500 |
W67Y- 125/2500 |
W67Y- 125/3200 |
W67Y- 125/4000 |
W67Y- 160/3200 |
Усилие гибки (тонн) |
80 |
80 |
100 |
125 |
125 т |
125тонн |
160 тонн |
Усилие гибки (кН (KN)) |
800KN |
800KN |
1000KN |
1250KN |
1250KN |
1250KN |
1600KN |
Рабочая длина (мм) |
2000 |
2500 |
2500 |
2500 |
3200 |
4000 |
3200 |
Расстояние между колоннами (мм) |
1500 |
2050 |
2050 |
2050 |
2600 |
3200 |
2600 |
Длина хода (мм) |
110 |
110 |
110 |
110 |
110 |
110 |
180 |
Задние упоры (мм) |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
Глубина зева (мм) |
300 |
300 |
320 |
320 |
320 |
320 |
350 |
Ширина стола (мм) |
180 |
180 |
210 |
210 |
210 |
210 |
250 |
Высота стола (мм) |
790 |
790 |
790 |
800 |
800 |
800 |
850 |
Скорость движения вперед (мм / сек.) |
85 |
85 |
90 |
90 |
90 |
90 |
90 |
Скорость гиба (мм / сек.) |
8 |
8 |
8 |
8 |
8 |
8 |
7 |
Скорость возврата (мм / сек.) |
85 |
85 |
90 |
90 |
90 |
90 |
90 |
Масляный бак (л) |
160 |
200 |
200 |
200 |
260 |
320 |
260 |
Мощность двигателя (кВт) |
5.5 |
5.5 |
7.5 |
7.5 |
7.5 |
7.5 |
11 |
Размеры машины (см) |
260×155×225 |
310×155×225 |
310×165×225 |
310×165×225 |
385x175x245 |
470×175×245 |
390×185×253 |
Масса нетто/брутто |
4500/4600 |
4900/5000 |
5200/5300 |
5300/5400 |
6900/7000 |
8000/8100 |
9500/9600 |
Характеристики |
W67Y- 160/4000 |
W67Y- 200/3200 |
Усилие гибки (тонн) |
160 тонн |
200 |
Усилие гибки (кН (KN)) |
1600KN |
2000KN |
Рабочая длина (мм) |
4000 |
3200 |
Расстояние между колоннами (мм) |
3200 |
2600 |
Длина хода (мм) |
180 |
180 |
Задние упоры (мм) |
600 |
2600 |
Глубина зева (мм) |
350 |
400 |
Ширина стола (мм) |
250 |
260 |
Высота стола (мм) |
850 |
920 |
Скорость движения вперед (мм / сек.) |
90 |
100 |
Скорость гиба (мм / сек.) |
7 |
180 |
Скорость возврата (мм / сек.) |
90 |
100 |
Масляный бак (л) |
320 |
280 |
Мощность двигателя (кВт)) |
11 |
15 |
Размеры машины (см) |
465×180×255 |
390×190×265 |
Масса нетто/брутто |
12000/12100 |
12000/12100 |
Преимущества и особенности гидравлического листогиба Stalex W67Y
Состоит из излучателя, приемника, контроллера, кабеля передачи и силового кабеля.
Особенности:
Лазерная система безопасности, категория безопасности Тип 4, безопасно для глаз человека (Компания KELI, Китай)
Защитный луч L-типа установлен возле верхнего наконечника пресс-формы, а детекторный луч перемещается параллельно верхнему кончику пресс-формы.
Комплексная функциональная конструкция для удовлетворения требований безопасности при обработке различных форм заготовки;
Независимая система управления, применимая к изгибу без возможности программирования. Хорошая устойчивость к электромагнитным помехам и помехам от света.
